• Разматыватель штрипса, консольный приводной / не приводной


Приводной / не приводной консольный разматыватель штрипса (ленты). Предназначен для установки и размотки рулонов ленты тонколистового металлопроката
(черного, оцинкованного, оцинкованного с лакокрасочным покрытием, пр.).
Главным образом используется в составе технологических линий для подачи заготовки в линию
(линии штамповки, линии профилирования).
Изготавливается как в приводном варианте (для самостоятельной подачи заготовки в петлю ленты), так и в
неприводном (холостом) варианте, в том случае, когда усилие подачи заготовки может осуществляться самой линией.
Холостой вариант разматывателя оборудован регулируемым механизмом подтормаживания, для устранения холостого вращения вследствие инерции рулона и
самопроизвольной размотки рулона по инерции.
Приводной вариант может использоваться в качестве наматывателя (например, для смотки полосы отходов, при использовании в линиях
листовой штамповки с автоматической подачей, для сматывания краевой полосы, подрезаемой с рулона, при использовании в линиях
продольной резки рулонного металла).
Характеристики оборудования:
1) Грузоподъемность (максимальный вес устанавливаемого рулона) - до 2,5 тонн
2) Максимальная ширина устанавливаемого рулона - до 450 мм
3) Внутренний диаметр устанавливаемого рулона - 530 - 720 мм (по согласованию)
4) Внешний диаметр устанавливаемого рулона - до 1200 мм

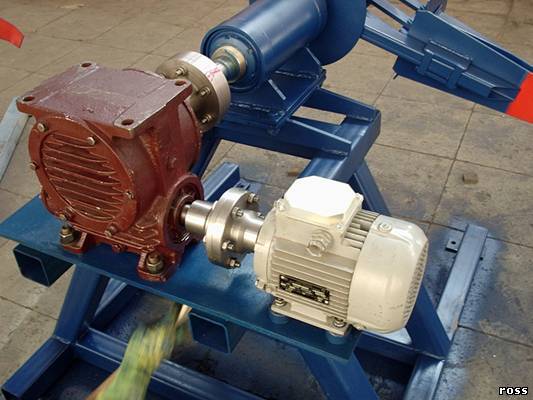

5) Привод разматывателя - редукционный электромотор N=2,2 кВт, скорость размотки - по согласованию
6) Габариты: 1200 мм х 1100 мм, вес - 250 кг
7) Механизм разжима / свода щек разматывателя - ручной
Возможная дополнительная комплектация:
1) Для приводного разматывателя - пульт управления, устройство плавного пуска/останова
2) Датчик контроля петли (для использования разматывателя в составе технологических линий)
3) Для использования в качестве наматывателя - фрикционная муфта для регулировки усилия натяжения сматываемой полосы
Стоимость оборудования: от 150 000 руб. с НДС-18% (с приводом), от 100 000 руб. с НДС-18% (без привода)
Срок изготовления - от 15 календарных дней
Возможно изготовление оборудование под характеристики заказчика, по согласованному техническому заданию.
|
